Panduan Lengkap Konfigurasi EtherChannel di Cisco Nexus

EtherChannel adalah teknologi yang memungkinkan penggabungan beberapa link fisik menjadi satu link logis untuk meningkatkan bandwidth dan menyediakan redundansi. Pada perangkat Cisco Nexus, EtherChannel menjadi salah satu fitur penting dalam membangun jaringan perusahaan yang stabil dan efisien.

Artikel ini akan membahas langkah-langkah konfigurasi EtherChannel di Cisco Nexus, termasuk penjelasan protokol yang digunakan, persiapan, dan pengujian.

Apa itu EtherChannel?

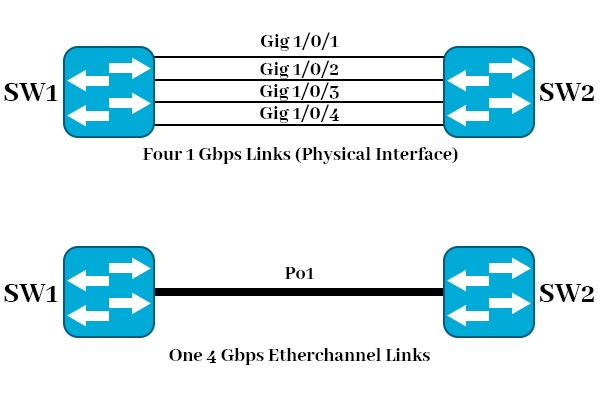

EtherChannel adalah teknologi yang menggabungkan beberapa link Ethernet fisik menjadi satu channel logis. Keunggulan utama EtherChannel adalah:

• Peningkatan Bandwidth: Semua link dalam EtherChannel bekerja secara simultan.
• Redundansi: Jika salah satu link gagal, link lainnya tetap aktif.
• Protokol Dukungan: LACP (Link Aggregation Control Protocol), PAgP (Port Aggregation Protocol), dan manual mode.

Protokol seperti LACP mendukung interoperabilitas dengan perangkat dari vendor lain, sedangkan PAgP eksklusif untuk perangkat Cisco.

Persiapan Konfigurasi

1. Peralatan yang Dibutuhkan:
   • Switch Cisco Nexus.
   • Kabel Ethernet sesuai kebutuhan.
2. Persyaratan Jaringan:
   • Port yang akan digunakan harus dalam kondisi idle.
   • Mode protokol harus sesuai pada kedua perangkat.
3. Konfigurasi Awal:
   • Pastikan perangkat Nexus telah dikonfigurasi dengan IP dan VLAN dasar.

Langkah Konfigurasi EtherChannel di Cisco Nexus

1. Masuk ke Mode Konfigurasi:

configure terminal

2. Enable Feature

feature lacp

3. Buat Port-Channel

interface port-channel 1
description EtherChannel
switchport
switchport mode trunk

4. Tambahkan Interface ke EtherChannel

interface range ethernet 1/1-2
channel-group 1 mode active

5. Aktifkan Protokol (LACP atau PAgP)

• Untuk LACP

channel-group 1 mode active

• Untuk PAgP

channel-group 1 mode desirable

6. Verifikasi Konfigurasi

show etherchannel summary

Tips dan Best Practices

• Load Balancing: Gunakan hashing algoritma yang sesuai dengan kebutuhan traffic (misalnya source-destination IP).
• Redundansi: Pastikan semua link dalam EtherChannel memiliki kapasitas dan kondisi yang sama.
• Monitoring: Gunakan fitur monitoring seperti SNMP atau syslog untuk mendeteksi masalah pada EtherChannel.

Kesimpulan

Konfigurasi EtherChannel di Cisco Nexus memberikan keuntungan signifikan dalam meningkatkan performa dan keandalan jaringan. Dengan langkah-langkah di atas, Anda dapat membangun koneksi yang lebih stabil dan efisien.

FAQ

1. Apa perbedaan LACP dan PAgP? LACP adalah protokol standar industri, sedangkan PAgP eksklusif untuk perangkat Cisco.
2. Bagaimana menambahkan interface ke EtherChannel? Gunakan perintah channel-group untuk menambahkan interface ke port-channel.
3. Apakah EtherChannel mendukung VLAN? Ya, EtherChannel dapat digunakan dengan mode trunk untuk mendukung multiple VLAN.
