Fitur Perangkat Layer 3 : Routing OSPF

Routing merupakan salah satu aspek penting dalam pengelolaan jaringan komputer. Dalam sebuah jaringan yang kompleks, di mana terdapat banyak perangkat yang saling terhubung, penting untuk memiliki mekanisme yang efisien dalam pengiriman data antar perangkat. Salah satu protokol routing yang populer dan banyak digunakan adalah Routing OSPF (Open Shortest Path First).

Pengertian

OSPF adalah protokol routing interior yang dirancang untuk mengoptimalkan pengiriman data di jaringan yang berbasis IP. OSPF merupakan protokol yang terdistribusi, dalam artian setiap perangkat dalam jaringan memiliki pengetahuan tentang topologi jaringan secara keseluruhan dan kemampuan untuk membuat keputusan routing berdasarkan informasi tersebut. Hal ini memungkinkan OSPF untuk menemukan jalur terpendek (shortest path) dan menghindari congestion atau kegagalan jaringan.

Keunggulan

Routing OSPF memiliki sejumlah keunggulan yang menjadikannya pilihan yang populer dalam pengelolaan jaringan. Berikut adalah beberapa keunggulan utama OSPF:

1. Skalabilitas :
   OSPF memiliki kemampuan untuk mengelola jaringan yang besar dan kompleks. Dalam OSPF, jaringan dapat dibagi menjadi area-area yang lebih kecil, yang memungkinkan pengurangan overhead dan peningkatan efisiensi dalam pertukaran informasi topologi. Dengan adanya partisi area, OSPF dapat mengatur routing secara lokal di setiap area, sehingga mengurangi beban pada router utama dan mempercepat waktu konvergensi jaringan.
2. Konvergensi Cepat :
   OSPF dirancang untuk mencapai konvergensi jaringan yang cepat saat terjadi perubahan topologi atau kegagalan jaringan. Setiap router OSPF secara aktif bertukar pesan-pesan dengan router lain untuk memperbarui informasi topologi. Informasi topologi ini digunakan untuk menghitung rute terpendek, dan OSPF secara otomatis mengupdate tabel routing untuk mencerminkan perubahan tersebut. Dengan konvergensi yang cepat, OSPF meminimalkan waktu pemulihan dan mengoptimalkan kinerja jaringan.
3. Penghitungan Rute Terpendek :
   OSPF menggunakan algoritma Dijkstra untuk menghitung jalur terpendek ke tujuan tertentu. Dengan menggunakan informasi topologi yang dikumpulkan dari pesan-pesan OSPF, setiap router OSPF dapat menentukan rute terpendek ke tujuan dengan mempertimbangkan biaya link dan keadaan jaringan. Hal ini memungkinkan OSPF untuk memilih jalur yang optimal dan menghindari congestion, sehingga meningkatkan efisiensi pengiriman data di jaringan.
4. Load Balancing :
   yaitu membagi beban lalu lintas ke beberapa jalur yang tersedia. Dengan menggunakan load balancing, OSPF dapat memaksimalkan penggunaan kapasitas jaringan dan menghindari kelebihan beban pada jalur yang padat. Dengan mengoptimalkan penggunaan jalur yang tersedia, OSPF meningkatkan kinerja jaringan secara keseluruhan.
5. Keamanan :
   OSPF menyediakan fitur autentikasi untuk memastikan bahwa pesan-pesan OSPF hanya diterima oleh router OSPF yang sah. Dengan autentikasi yang tepat, OSPF dapat melindungi jaringan dari ancaman keamanan seperti serangan spoofing atau manipulasi routing yang tidak sah.

Studi Kasus

Pada artikel kali ini konfigurasi Routing OPSF akan diterapkan pada perangkat Ruijie Switch RG-S6220 yang sudah distacking atau sudah menerapkan VSU dan akan dihubungkan dengan Mirkotik Router CCR2116–12G-4S+

Persiapan

Pastikan link/port sudah saling terhubung antara Ruijie Switch dengan Mikrotik CCR

Konfigurasi

Konfigurasi Ruijie Switch

Kemudian pastikan kamu sudah terhubung dengan Ruijie Switch melalui SSH maupun secara langsung melalui console, kemudian masuk ke configuration mode dan masuk ke mode router ospf 1 Perlu diketahui bahwa router ospf 1 merupakan perintah untuk masuk ke mode routing ospf dengan ID OPSF : 1

sw-stack-ruijie#configuration terminal
Enter configuration commands, one per line. End with CNTL/Z.
sw-stack-ruijie(config)#router ospf 1

Selanjutnya masukkan Router ID dan beberapa network yang akan didaftarkan dalam Table Routing OSPF

network [network-address] [wildcard-mask] area [area-id]

sw-stack-ruijie#configuration terminal
Enter configuration commands, one per line. End with CNTL/Z.
sw-stack-ruijie(config)#router ospf 2
sw-stack-ruijie(config)#router-id 104.100.20.20
sw-stack-ruijie(config)#graceful-restart
sw-stack-ruijie(config)#network 104.100.20.0 0.0.0.3 area 0
sw-stack-ruijie(config)#network 105.100.20.0 0.0.0.255 area 0
sw-stack-ruijie(config)#network 104.100.20.0 0.0.0.3 area 0
sw-stack-ruijie(config)#network 104.100.20.0 0.0.0.3 area 0

Sebelum melangkah lebih lanjut pastikan interface yang terhubung secara langsung ke Router Mikrotik sudah assign IP dan jika belum maka kamu bisa masuk ke interface tersebut, kemudian set assign kan sebuah IP,

sw-stack-ruijie(config)# interface aggregatePort
sw-stack-ruijie(config-if-AggregatePort 15)# ip address 104.100.20.2 255.255.255.242
sw-stack-ruijie(config-if-AggregatePort 15)# description to-Router
sw-stack-ruijie(config-if-AggregatePort 15)# no shutdown

Konfigurasi Mikrotik Router

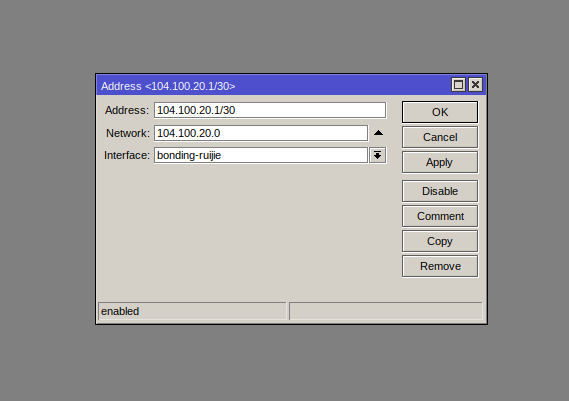

Selanjutnya masuk ke Winbox, kemudian pastikan pada interface yang terhubung langsung ke Ruijie Swict sudah terkonfigurasi, masuk ke IP->Address

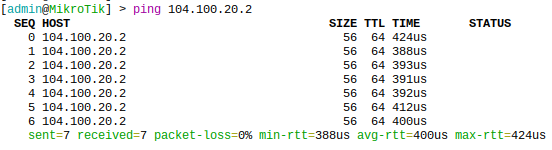

untuk memastikan sudah terkoneksi dengan switch ruijie, bisa coba kamu ping dari terminal ke IP Switch

setelah berhasil di ping, kemudian konfigurasi kan routing ospf ke menu Routing->OSPF kemudian tekan button + pada menu Instances,

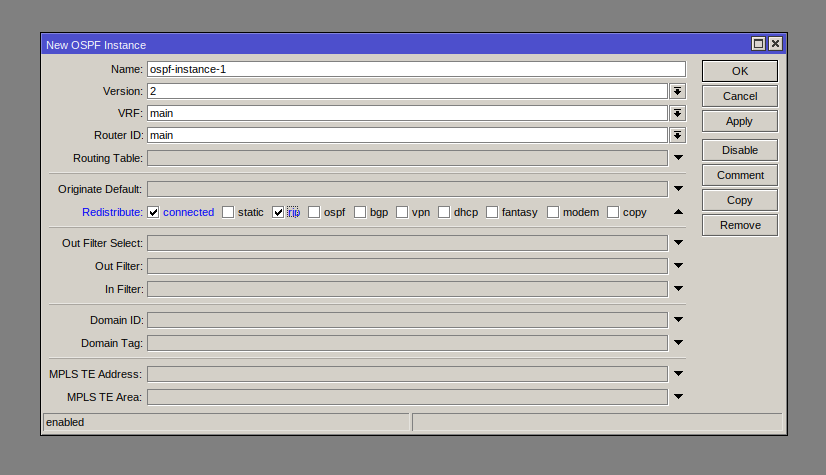

untuk Nama bebas berikan nama apapun, dan untuk Version pilih Version 2 saja, karena saat ini kita akan mengkonfigurasikan IPv4 saja, lalu untu Redistribute pilih connected dan RIP atau bisa kamu centang semua, tergantung kebutuhan, lalu Apply dan OKs

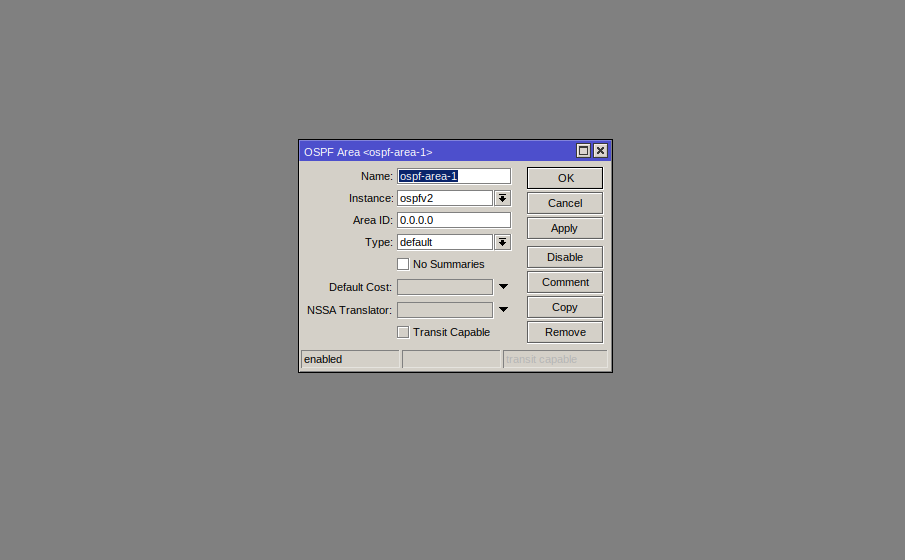

selanjutnya masuk ke menu Areas lalu tambahkan seperti dibawah ini

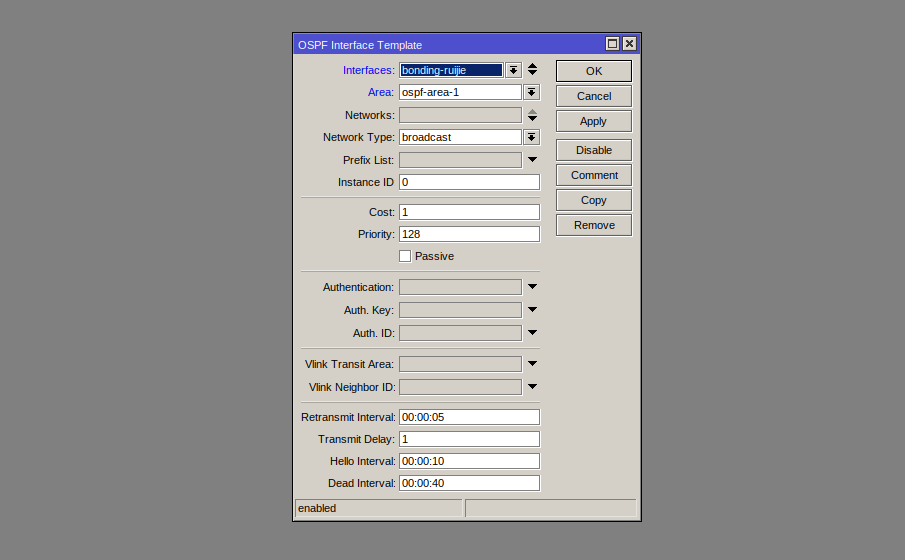

dan langkah terakhir masuk ke menu Interface Templates dan pilih button +, lalu pilih interface yang terhubung langsung ke Ruijie Switch dan untuk Area pilih ospf-area-1

Jika konfigurasi berhasil dilakukan, maka seharusnya Routing antara perangkar Router Mikrotik CCR dengan Switch Ruijie berjalan dengan lancar, kamu bisa cek status table routing di winbox pada menu IP->Route atau pada Switch Ruijie bisa menggunakan perintah show routing ospf
