Cisco Packet Tracer adalah alat simulasi jaringan yang populer digunakan oleh profesional dan pelajar untuk merancang dan menguji topologi jaringan. Salah satu fitur penting yang dapat disimulasikan adalah EtherChannel, sebuah teknologi yang memungkinkan penggabungan beberapa link fisik menjadi satu link logis untuk meningkatkan bandwidth dan keandalan jaringan.
Link Aggregation, Port Channel, dan EtherChannel
- Link Aggregation (LAG): Merupakan istilah umum untuk menggabungkan beberapa koneksi jaringan agar berfungsi sebagai satu koneksi logis. Ini distandarisasi di bawah protokol IEEE 802.1AX (sebelumnya 802.3ad). Ketika beberapa link digabungkan, mereka berbagi beban lalu lintas, meningkatkan bandwidth, dan memberikan redundansi jika salah satu link gagal
- Port Channel: Istilah ini biasanya digunakan dalam lingkungan Cisco. Port Channel adalah antarmuka logis yang menggabungkan beberapa link fisik (antarmuka) antara perangkat jaringan, seperti switch atau router, menjadi satu link logis. Link ini bertindak sebagai satu entitas untuk pengiriman lalu lintas, memberikan manfaat seperti load balancing dan failover.

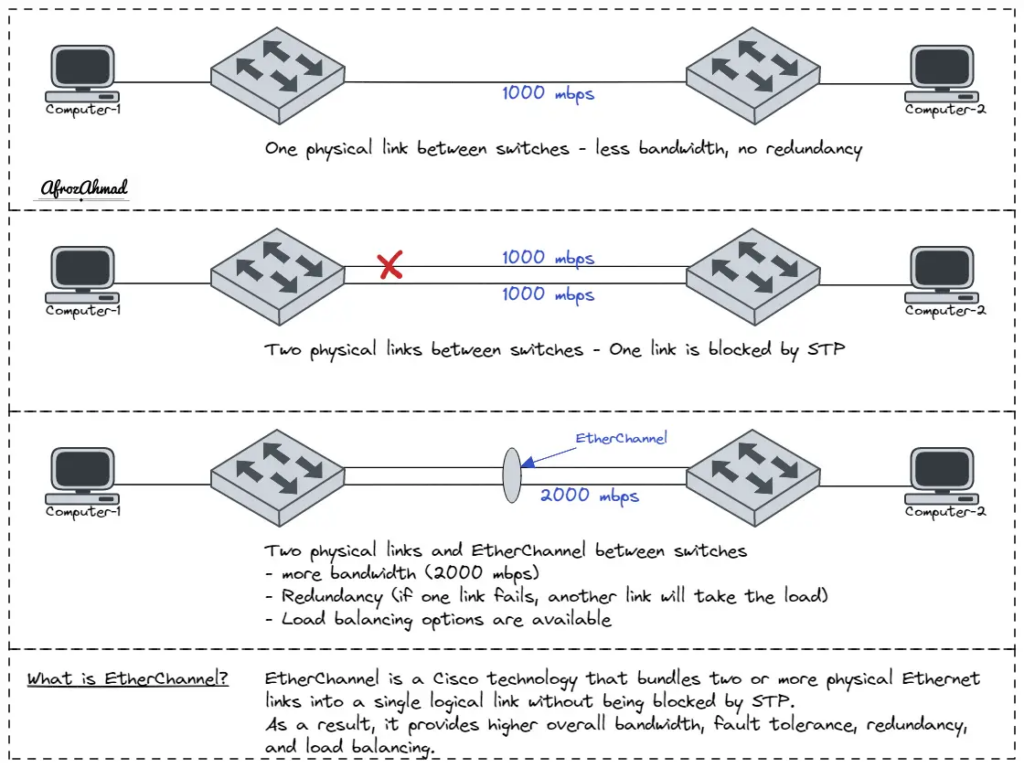

- EtherChannel: Merupakan implementasi spesifik Cisco dari link aggregation. EtherChannel menggabungkan beberapa link Ethernet fisik untuk membuat satu koneksi logis. Teknologi ini menyediakan redundansi dan load balancing lalu lintas di atas link-link tersebut.
Manfaat Menggunakan EtherChannel
- Peningkatan Bandwidth: Dengan menggabungkan beberapa link fisik, EtherChannel dapat meningkatkan kapasitas bandwidth, memungkinkan transfer data yang lebih cepat dan efisien.
- Redundansi dan Keandalan: EtherChannel menyediakan jalur cadangan, sehingga jika salah satu link gagal, lalu lintas dapat dialihkan ke link lain tanpa mengganggu konektivitas.
- Pengurangan Beban Kerja pada Prosesor: EtherChannel mengurangi beban kerja pada prosesor switch dengan mengelola beberapa link sebagai satu entitas logis.
- Load Balancing: Lalu lintas dapat didistribusikan di antara beberapa link, meningkatkan efisiensi dan performa jaringan.
- Manajemen yang Disederhanakan: Menggabungkan link menjadi satu antarmuka logis menyederhanakan konfigurasi dan manajemen.
Konfigurasi EtherChannel
Konfigurasi untuk EtherChannel/Port Channel dapat berbeda tergantung pada apakah Anda menggunakan mode statis atau protokol dinamis.
- Mode Statis: Tidak ada protokol negosiasi yang digunakan. Port dikonfigurasi secara manual untuk digabungkan.
- Mode Dinamis: Protokol negosiasi digunakan untuk secara otomatis menggabungkan link.
Ada dua protokol dinamis utama untuk EtherChannel:
- LACP (Link Aggregation Control Protocol): Standar IEEE 802.1AX, didukung di seluruh vendor.
- PAgP (Port Aggregation Protocol): Protokol milik Cisco untuk EtherChannel.
Contoh Konfigurasi EtherChannel pada Perangkat Cisco:
Konfigurasi LACP (Dynamic Link Aggregation):
bash# Masuk ke konfigurasi antarmuka untuk antarmuka fisik
Switch(config)# interface range GigabitEthernet0/1 - 2
# Atur antarmuka ini untuk menggunakan LACP (mode aktif)
Switch(config-if-range)# channel-group 1 mode active
# Konfigurasi port-channel (antarmuka logis)
Switch(config)# interface port-channel 1
Switch(config-if)# switchport mode trunk
Konfigurasi PAgP (Proprietary Cisco):
bash# Masuk ke konfigurasi antarmuka untuk antarmuka fisik
Switch(config)# interface range GigabitEthernet0/1 - 2
# Atur antarmuka ini untuk menggunakan PAgP (mode diinginkan)
Switch(config-if-range)# channel-group 1 mode desirable
# Konfigurasi port-channel (antarmuka logis)
Switch(config)# interface port-channel 1
Switch(config-if)# switchport mode trunk
EtherChannel Statis (Tanpa Protokol):
bash# Masuk ke konfigurasi antarmuka untuk antarmuka fisik
Switch(config)# interface range GigabitEthernet0/1 - 2
# Konfigurasi antarmuka untuk menggunakan EtherChannel statis (mode on)
Switch(config-if-range)# channel-group 1 mode on
# Konfigurasi port-channel (antarmuka logis)
Switch(config)# interface port-channel 1
Switch(config-if)# switchport mode trunk
Studi Kasus: Implementasi EtherChannel
- Deskripsi Topologi Jaringan: Misalkan kita memiliki dua switch yang terhubung dengan empat kabel Ethernet. Kita akan mengkonfigurasi EtherChannel untuk menggabungkan keempat link ini.
- Langkah-langkah Implementasi:
- Konfigurasi setiap port pada kedua switch untuk mendukung EtherChannel.
- Aktifkan EtherChannel menggunakan protokol LACP atau PAgP.
- Hasil dan Analisis: Setelah konfigurasi, periksa peningkatan bandwidth dan keandalan jaringan. Analisis menunjukkan bahwa EtherChannel berhasil meningkatkan performa jaringan secara signifikan.
Tips dan Trik
- Praktik Terbaik: Selalu gunakan port yang memiliki kecepatan dan konfigurasi yang sama untuk menghindari masalah kompatibilitas.
- Troubleshooting Umum: Jika EtherChannel tidak berfungsi, periksa konfigurasi port dan pastikan semua link aktif dan terhubung dengan benar.
Kesimpulan
EtherChannel adalah solusi efektif untuk meningkatkan bandwidth dan keandalan jaringan. Dengan konfigurasi yang tepat di Cisco Packet Tracer, Anda dapat memanfaatkan teknologi ini untuk mengoptimalkan performa jaringan Anda.
